Crosstalk

Leidy J. Márquez M. ---> CAF ---> Fuente: http://shushi-ito.iespana.es/diafonia.html
Diafonía

En Telecomunicación, se dice que entre dos circuitos existe diafonía, denominada en inglés Crosstalk (XT), cuando parte de las señales presentes en uno de ellos, considerado perturbador, aparece en el otro, considerado perturbado. La diafonía, en el caso de cables de pares trenzados se presenta generalmente debido a acoplamientos magnéticos entre los elementos que componen los circuitos perturbador y perturbado o como consecuencia de desequilibrios de admitancia entre los hilos de ambos circuitos. La diafonía se mide como la atenuación existente entre el circuito perturbador y el perturbado, por lo que también se denomina atenuación de diafonía.
La diafonía suele emplearse exclusivamente en el caso de que la perturbación haya sido originada dentro del mismo sistema perturbado, o en otro sistema de igual naturaleza, mientras que la interferencia puede provenir también de otro sistema de naturaleza distinta.
La diafonía es propia de sistemas de transmisión con líneas metálicas, mientras que el concepto de inter-ferencia se usa más a menudo en Radiocomunicaciones. Será en este campo donde nos centremos ahora.

Diafonia

Exsiten tres tipos de diafonia:
PARADIAFONÍA (NEXT): La paradiafonía (NEXT) se computa como la relación entre la amplitud de voltaje de la señal de prueba y la señal diafónica, medida en el mismo extremo del enlace. El NEXT se debe medir de par en par en un enlace UTP, y desde ambos extremos del enlace. Para acortar los tiempos de prueba, algunos instrumentos de prueba de cables permiten que el usuario pruebe el desempeño NEXT de un enlace utilizando un intervalo de frecuencia mayor que la especificada por el estándar TIA/EIA.
TELEDIAFONÍA (FEXT): La diafonía que ocurre a mayor distancia del transmisor genera menos ruido en un cable que la NEXT. El ruido causado por FEXT también regresa a la fuente, pero se va atenuando en el trayecto. Por lo tanto, FEXT no es un problema tan significativo como NEXT.

Telediafonia.

Paradiafonía de suma de potencia (PSNEXT):La Paradiafonía de suma de potencia (PSNEXT) mide el efecto acumulativo de NEXT de todos los pares de hilos del cable PSNEXT se computa para cada par de hilos en base a los efectos de NEXT de los otros tres pares. El efecto combinado de la diafonía proveniente de múltiples fuentes simultáneas de transmisión puede ser muy perjudicial para la señal.
Paradafonia.

Choques Modo Común de Kaschke

Leidy J. Márquez M. ---> CAF ---> Fuente:  www.eurotronix.com/magazine.asp?...1...
Compatibilidad electromagnética (EMC)
El aumento de interferencias que afectan a equipos y sistemas electrónicos viene motivado por el aumento de polución medioambiental. La compatibilidad electromagnética es la capacidad de un equipo eléctrico para funcionar correctamente en ese medio de ambiente electromagnético sin afectar negativamente a otros dispositivos cercanos. Estas interferencias electromagnéticas pueden ser suprimidas con la utilización de componentes inductivos junto con condensadores.

Los CHOQUES MODO COMÚN de KASCHKE son utilizados para la supresión de ruidos en equipos eléctricos y electrónicos. Consisten en una ferrita de alta permeabilidad con unas propiedades magnéticas definidas, en las que dos bobinados son dispuestos en direcciones contrarias. Debido a las excitaciones en sentidos opuestos, los campos magnéticos creados a partir de la corriente que circula por la ferrita, son casi completamente compensados, y éste efecto se mantiene hasta niveles de corriente relativamente alta. Así, las interferencias asimétricas son eliminadas en un alto grado.

Estos choques pueden ser suministrados sin caja o con una carcasa de montaje vertical u horizontal, que puede cubrir parcial o completamente el bobinado. Las cajas y terminales son de materiales acordes con UL94. Los materiales para el encápsulado son resinas epoxy, poliuretanos o siliconas.

Las aplicaciones principales están en la supresión de interferencias para equipos eléctricos y electrónicos, procesamiento de datos y señal y equipos electrónicos para la industria del automóvil. Los valores de inductancias disponibles están entre los 0.4 hasta 82 mHr, con intensidades de 0.3 a 10 A. La temperatura de trabajo va desde –30 a +125ºC

Compatibilidad electromagnética (EMC)
El aumento de interferencias que afectan a equipos y sistemas electrónicos viene motivado por el aumento de polución medioambiental. La compatibilidad electromagnética es la capacidad de un equipo eléctrico para funcionar correctamente en ese medio de ambiente electromagnético sin afectar negativamente a otros dispositivos cercanos. Estas interferencias electromagnéticas pueden ser suprimidas con la utilización de componentes inductivos junto con condensadores.

Los CHOQUES MODO COMÚN de KASCHKE son utilizados para la supresión de ruidos en equipos eléctricos y electrónicos. Consisten en una ferrita de alta permeabilidad con unas propiedades magnéticas definidas, en las que dos bobinados son dispuestos en direcciones contrarias. Debido a las excitaciones en sentidos opuestos, los campos magnéticos creados a partir de la corriente que circula por la ferrita, son casi completamente compensados, y éste efecto se mantiene hasta niveles de corriente relativamente alta. Así, las interferencias asimétricas son eliminadas en un alto grado.

Estos choques pueden ser suministrados sin caja o con una carcasa de montaje vertical u horizontal, que puede cubrir parcial o completamente el bobinado. Las cajas y terminales son de materiales acordes con UL94. Los materiales para el encápsulado son resinas epoxy, poliuretanos o siliconas.

Las aplicaciones principales están en la supresión de interferencias para equipos eléctricos y electrónicos, procesamiento de datos y señal y equipos electrónicos para la industria del automóvil. Los valores de inductancias disponibles están entre los 0.4 hasta 82 mHr, con intensidades de 0.3 a 10 A. La temperatura de trabajo va desde –30 a +125ºC
Compatibilidad electromagnética (EMC)
El aumento de interferencias que afectan a equipos y sistemas electrónicos viene motivado por el aumento de polución medioambiental. La compatibilidad electromagnética es la capacidad de un equipo eléctrico para funcionar correctamente en ese medio de ambiente electromagnético sin afectar negativamente a otros dispositivos cercanos. Estas interferencias electromagnéticas pueden ser suprimidas con la utilización de componentes inductivos junto con condensadores.

Los CHOQUES MODO COMÚN de KASCHKE son utilizados para la supresión de ruidos en equipos eléctricos y electrónicos. Consisten en una ferrita de alta permeabilidad con unas propiedades magnéticas definidas, en las que dos bobinados son dispuestos en direcciones contrarias. Debido a las excitaciones en sentidos opuestos, los campos magnéticos creados a partir de la corriente que circula por la ferrita, son casi completamente compensados, y éste efecto se mantiene hasta niveles de corriente relativamente alta. Así, las interferencias asimétricas son eliminadas en un alto grado.

Estos choques pueden ser suministrados sin caja o con una carcasa de montaje vertical u horizontal, que puede cubrir parcial o completamente el bobinado. Las cajas y terminales son de materiales acordes con UL94. Los materiales para el encápsulado son resinas epoxy, poliuretanos o siliconas.

Las aplicaciones principales están en la supresión de interferencias para equipos eléctricos y electrónicos, procesamiento de datos y señal y equipos electrónicos para la industria del automóvil. Los valores de inductancias disponibles están entre los 0.4 hasta 82 mHr, con intensidades de 0.3 a 10 A. La temperatura de trabajo va desde –30 a +125ºC

Eight Common Problems in EMC and Signal Integrity

Leidy J. Márquez M. ---> CAF ---> Fuente: http://www.ce-mag.com/archive/06/07/kimmel.htm

William D. Kimmel and Daryl D. Gerke
Although EMC and SI share some board-design similarities, each has factors that must be considered. Here's what to look for.
Although there are differences in emphasis between electromagnetic compatibility (EMC) and signal integrity (SI), there are major similarities in design at the circuit board level. A few years ago, the IEEE EMC Society added a committee on SI, recognizing the commonality of these two issues. We like to say that a board that is well designed for SI will go a long way toward being a good performer for EMC. But there are differences, as well. This article compares the two disciplines, examining their differences and similarities. It also reviews some of the common stumbling blocks.
EMC and SI Compared
It is important to start with a definition of EMC: the successful operation of equipment in its intended electromagnetic environment. Basically, this means the equipment works when exposed to the expected interference environment and does not emit energy that degrades the function of nearby equipment. Thus, EMC is concerned about emissions from your equipment impairing the operation of nearby equipment and about external interference impairing the operation of your equipment. In the European Union, this is known as immunity, and to other disciplines, notably the military, it is known as susceptibility. These requirements are defined in various specifications and may be invoked as a law or as a contractual requirement.
But the interference problem goes inside the equipment as well, and these are not covered by any specification. Internal devices fight with other internal devices, creating an internal compatibility problem. A noisy power supply or large motor can interfere with internal electronics. The discipline that covers such issues is known as self-compatibility.
At an even more local level, the circuit board, power circuits interfere with digital and analog circuits, while digital circuits interfere with analog and other digital circuits. This closes in on the subject of SI, and this article concentrates on electromagnetic interference (EMI) and SI at the circuit board level.
The term signal integrity was originally coined to address problems with high-speed digital electronics. Increasing speeds demanded path considerations, including impedance control and crosstalk. Smaller geometries and lowered supply voltages reduced noise margins. Hence, signal integrity became a buzzword. But analog electronics have advanced, too, and these devices now have greater sensitivities than in the past. It is appropriate, therefore, to define SI in terms of all signal issues, whether digital or analog.
EMC and SI Issues
Allowed Levels. Integrated-circuit (IC) vendor application notes specify decoupling capacitors to minimize Vcc droop and to control EMI. But the needs are significantly different. Vcc droop applies to the primary operating frequency of the chip, whereas EMI problems dominate at clock harmonics, typically to the 10th harmonic. Further, the allowed voltage for emissions is in the microvolt level, whereas Vcc can tolerate millivolts—about three orders of magnitude difference. So, decoupling that is adequate for SI may be woefully inadequate for emissions.
Similarly, adjacent-line crosstalk allowances are much lower for emissions than they are for SI. Even with continued reduction of supply voltages, a reading in the tens of millivolts is still tolerable for signal integrity, whereas a designer is limited to tens of microvolts for emissions for critical lines, notably those lines that leave the circuit board.
Emphasis. High-speed digital problems concentrate on the data bus and, of course, the clock if it is distributed around the circuit board. For this article, the emphasis is on keeping the signal intact. The principal problems are impedance control in the signal path, terminations in the signal path, and crosstalk from adjacent traces.
Low-level analog devices mostly draw signals (microvolt to millivolt levels) from off the board. Here, the emphasis will be in keeping digital and power currents from generating these voltages on analog ground.
Common EMI and SI Problems
With a basic understanding of how EMI and signal integrity relate, it is possible to examine some common problems encountered on the circuit board. Whole books have been written on the subject, and there are lots of subtleties involved, especially regarding emissions. Most problems, however, are the result of overlooking some fundamental issues. The following discussion outlines eight of the most common EMI and SI problems and how to avoid them.
Ground Impedance. At the circuit board level, most problems involve ground impedance. And even if ground impedance is not at the root of the problem, it will need to be brought under control before the problem can be solved.
Figure 1. Noisy and sensitive circuits sharing ground.
Figure 1 shows a typical SI problem, that of shared ground impedance. It is also known as common impedance coupling. In this example, the ground path is shared by two circuits, the noise source and the receptor, perhaps a low-level analog circuit. The voltage drop across the ground path looks like a signal to the receptor circuit. How much noise can be tolerated is dependent on the application, but if the receptor is a sensitive analog circuit, the allowed voltage may be quite low.
The mathematics of this problem is simple: E = IR (Ohm's law). The sensitivity of the recipient circuit will be dependent on the application, but the low millivolt range is common, and the low microvolt range is not uncommon. The solution is simple: either reduce the resistance to near zero or reduce the current to near zero.
To reduce the resistance to near zero, use a ground plane. At computer frequencies, the impedance of even a short trace is perhaps three orders of magnitude higher than that of a ground plane. Therefore, while the impedance of a short trace at 100 MHz may be 10 Ω or more, the impedance of a plane will be 10 mΩ. So, 1 A of current will bounce the signal ground trace about 10 V, which is clearly unacceptable in any digital signal case, but the same current will bounce the ground plane only 10 mV, a level that will almost always be acceptable.
To reduce the current to near zero is not so easy. The current in the power path usually can't be reduced. Presumably, high current exists for a reason other than to just dissipate power. Rather, the alternative involves steering the currents along separate paths. This technique enables the current to avoid sharing return paths.
Control Path Impedance. Controlling impedance is especially difficult with SI in high-speed circuits, where an impedance discontinuity causes a signal reflection. Impedance control is becoming increasingly important in high-speed circuit design, especially in telecom and computer applications.
Figure 2. The return path is discontinuous at vias.
There have been many articles describing impedance discontinuities, including corners, branches, and stubs, in the signal path. But it is important to remember that the signal path is only half the path. The return path is the other half. There are more ways to create a return-path discontinuity than there are in the signal path. Figure 2 shows the most common case, where the signal path passes through a via to another routing layer. The return-path impedance may be well controlled when the trace is immediately above a plane, whether a ground plane or a voltage plane. A discontinuity will appear every time reference planes are switched. In the figure, the reference plane switches from ground plane to voltage plane and back to ground plane. There is a discontinuity whenever the signal trace crosses a slot in the plane, whether the slot is a break in voltage planes or simply a gap where some copper has been borrowed. There is also a discontinuity at both the driver and receiver ends, because the signal current goes out the signal line and back through either the voltage pin or ground pin.
The discontinuity also creates an emission problem. A signal crossing a slot energizes the slot, launching an electromagnetic wave, and increases the voltage drop across the plane, creating a common-mode voltage.
The fix is to avoid switching reference planes if at all possible and to unconditionally avoid crossing a slot with a high-speed signal line. If it is necessary to switch planes, place a decoupling capacitor alongside the via.
Terminate High-Speed Lines. This completes the impedance-controlled path. This is the textbook case of signal reflections, but there are several aspects that need to be addressed in addition to the basic characteristic impedance control situation.
Impedance termination techniques include the textbook termination at the load, ac termination, series termination, and several nonlinear load terminations. All of these prevent or at least minimize reflections, but the series impedance termination is the only technique that puts the termination at the source, rather than at the load. Therefore, it is the only termination that inherently restricts the high frequency from leaving the driver. Series termination (also known as source termination or back termination) has some downsides, including a slower switching time. However, if it can be used, it will be quieter than the load terminations. Although primarily an SI issue, it also results in reduced trace radiation.
Slow the Edge Rates for Critical Signals. The general rule for both SI and EMI is to use no signal faster than needed for the desired function. Any high-frequency components not needed for the function only produce excess energy that can do nothing but interfere with neighboring signals. Excess energy means increased crosstalk to other adjacent signals and degraded signal quality. And, if the affected signal leaves the board, this excess results in unwanted energy piggybacking onto the signal lines.
Figure 3. RC filter can slow edge rate.
The best place to slow the edge rate is to place a filter immediately at the driver, such as a series R and shunt C (see Figure 3). Usually, the signal on the circuit board can tolerate the dc drop. Use as large a series resistance as possible. If the signal requires impedance termination, it will require series resistance of about 30 Ω. Some chips are available with built-in 25-Ω resistors, which are suitable for this problem. A shunt capacitor is usually not necessary, because the stray capacitance on the line and load completes the filter.
Figure 4. Power to the board must be filtered for both input and output lines.
Filter Lines Entering or Leaving the Board. The most vulnerable lines on a circuit board are those that enter or leave the board. Once on the board, signals are fairly well protected, especially on multilayer boards. Both input lines and output lines are vulnerable for emissions and immunity, but output lines are more prone to creating emission problems, and input lines cause more immunity problems. Figure 4 shows an example for both cases. Power to the board must also be filtered.
It is particularly important to use high-frequency filtering for low-frequency analog input circuits. Even though the nominal bandwidth of the amplifier may be in the kilohertz range, the input can be overloaded with sufficiently strong interference levels. An amplifier that is looking for an input signal of 10 mV will respond to a high-frequency input of 10 V. Basically, the amplifier is driven beyond its nominal range, and rectification occurs.
Keep Digital and Switching Power Currents from Circulating in Analog Ground. This problem goes hand in hand with the ground impedance issue mentioned above. Currents traveling on ground modulate signals.
Figure 5. Split ground planes for functional areas.
Split planes serve one purpose: to contain adverse currents within selected boundaries. At low frequencies, currents spread out over the available ground or power plane, limited by the plane boundaries. Segmenting the planes prevents high currents from power circuits from traveling through more-sensitive circuit areas. Similarly, digital currents can be prevented from circulating through sensitive analog areas. The purpose is to keep high currents from modulating the ground voltage. The most common method of doing so is shown in Figure 5.
There is nothing gained from splitting the planes to separate high-speed digital currents. The basic laws of physics dictate that the signal current loop will be the lowest-energy path. Given the chance, the return current would stay immediately beneath the signal path. Therefore, segmentation is not necessary, nor is it particularly desirable.
Figure 6. Ideal LC filter (a) and a real-world LC filter (b) with parasitic capacitance and inductance.
Ensure that Filters and Decoupling Work at the Frequency Range of Interest. EMC demands for decoupling are much higher than SI. There are two kinds of components: those described in textbooks and those that engineers install on circuit boards. All components have built-in parasitic elements. The dominant ones are the series inductance in capacitors and shunt capacitance in inductors. Figure 6 shows an ideal LC filter and a real LC filter.
Both elements have a resonant frequency, above which the components cease to function as desired. The resonant frequencies are much lower than most people would guess, and the components almost assuredly are past resonance in the frequency range of interest. A surface-mount-technology capacitor, as mounted, will have 2 nH of series inductance, at best. A 0.01-µF capacitor will then resonate at about 35 MHz, becoming an inductor above that. This is a very low useful frequency for decoupling considering the clock frequencies in modern microprocessors, not to mention the harmonic frequencies that go 10 times higher. Even most industrial controls are typically using 20-MHz clocks.
So to decouple, select capacitors with low equivalent series inductance (ESL), mount for minimum series inductance and use plenty of capacitors. Even if the board is running past resonance, additional capacitors will still reduce the impedance at high frequencies.
Watch for Coupling to Adjacent Elements. The most obvious case is coupling to adjacent signal traces, or crosstalk. But there are a plethora of other coupling paths contributing to emissions. These include stand-up elements such as headers and connectors, power-filter capacitors, heat sinks, adjacent circuit boards, and cables. Although onboard coupling can occur between traces and chips, and between capacitors and resistors, those components are low enough that they do not result in strong coupling. Most coupling at computer speeds is capacitive. Switching power supplies and regulators run at lower frequencies and higher currents, which can cause substantial magnetic field coupling.
Conclusion
SI and EMC design issues overlap, but the emphasis and allowed levels differ significantly. In most cases, the needs of EMC are much more demanding. On the other hand, some key SI issues are not a problem for EMC.
Many common EMC and SI problems, some of which are quite subtle, arise from not addressing the basic issues. Although following these basic considerations won't guarantee success, it will avoid major disasters, and, fixing the problem will be relatively easy.

Teoría CEM

Resumen
El objetivo de este trabajo es hacer una pequeña introducción a la compatibilidad electromagnética. Este es un tema que en mi opinión se trata poco o nada dentro de los temarios de las titulaciones técnicas y en cambio es un tema que cada vez cobra mayor importancia en el mundo industrial. Últimamente ha habido un gran aumento de los equipos electrónicos tanto industriales como domésticos(fuentes de EMI) y para que puedan convivir en armonía se tienen que cumplir un mínimo de normas tanto de generación de perturbaciones como de inmunidad frente a ellas. Esto básicamente es la compatibilidad electromagnética.

Se puede deducir que las tres vías para eliminar las interferencias serán:
• Suprimir la emisión en la fuente.
• Hacer el camino de acoplamiento poco efectivo.
• Hacer el receptor menos sensible a las emisiones.
La mejor solución es la primera aunque no siempre es posible identificar la fuente de la perturbación y algunas veces no es posible eliminarlas ya que son señales activas del sistema, como por ejemplo el clock de un sistema digital. En estos casos solo se puede actuar sobre el camino de acoplamiento o haciendo la victima más inmune.
Entre las principales causas por las que la compatibilidad electromagnética cada vez cobra mas interés se pueden remarcar las siguientes:
• Aumento de los equipos electrónicos tanto en la industria como en el hogar (Fuentes de EMI).
• Equipos más grandes y más complejos.
• Aumento de sistemas de telecomunicación (radio, móviles, etc.).
• Disminución del margen de ruido de los sistemas digitales(disminución de la tensión de trabajo).
• Aumento de la frecuencia de trabajo de los equipos.

2. Fuentes de EMI
Existen dos tipos de fuentes de interferencias electromagnéticas, las que se pueden considerar como fuentes de EMIs naturales y fuentes de EMIs que aparecen debido a la acción del hombre.
Como fuentes de EMIs naturales se encuentran los relámpagos que pueden llegar a ofrecer descargas de hasta 10 KV o efectos solares que afectan a la ionosfera.
Como fuentes de EMIs debido a la acción del hombre se encuentran:
• Las descargas electrostáticas.
• Sistemas eléctricos y electrónicos.
• Elementos de telecomunicaciones.
• Pulsos electromagnéticos(explosión nuclear, corrientes de 10 kA.)

3. Mecanismos de propagación de las EMI.

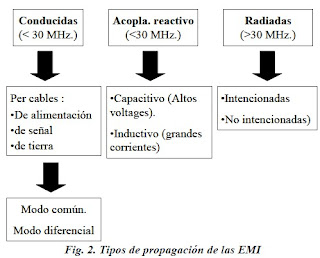

Según el medio de propagación (Fig. 2) que utilice la perturbación o interferencia electromagnética para perjudicar el funcionamiento de un equipo o la calidad de una señal, se puede establecer una clasificación de EMI como EMI conducidas, EMI de acoplamiento capacitivo o inductivo y EMI radiadas.
• Las EMI conducidas se propagan a través de cables ya sean de alimentación, señal o tierra, y su contenido frecuencial nunca superará los 30 MHz..
• Las EMI propagadas por acoplamiento capacitivo se producen por efecto de campo eléctrico. Su principal fuente son los puntos donde haya grandes variaciones de tensión respecto al tiempo.
• Las EMI propagadas por acoplamiento inductivo se producen por efecto de campo magnético. Su principal fuente son los bucles de intensidad que presentan grandes derivadas respecto al tiempo.
• Las EMI radiadas son debidas a la generación de ondas electromagnéticas. Se consideran radiadas y no acopladas cuando la distancia entre fuente y victima es superior a la mitad de la longitud de onda de la interferencia.
1. Introducción
Para empezar se dará la definición de lo que es la EMC y las EMI:
La compatibilidad electromagnética es la habilidad de un sistema de no causar interferencias electromagnéticas a otros equipos, pero al mismo tiempo ha de ser insensible a las emisiones que pueden causar otros sistemas.
Por otra parte, se puede definir una interferencia electromagnética (EMI) como la emisión de energía electromagnética que degrada o perjudica la calidad de una señal o el funcionamiento de un sistema.
En la figura 1 se representa el esquema básico de los elementos que intervienen en un problema de EMC. Hay que remarcar que solo se habla de interferencia siempre y cuando se provoque un mal funcionamiento en el receptor.


4. EMI Conducidas

Las EMI conducidas pueden aparecer en modo diferencial fig. 3. (cuando se propagan solo por conductores activos del sistema), o en modo común fig. 4. (son las que se propagan por los conductores activos y el tierra del sistema).


Las interferéncias en modo común se propagan principalmente por acoplamientos capacitivos, por lo cual los puntos de interés son aquellos en los que se presentes grandes dv/dt.
Las interferencias en modo diferencial principalmente son debidas bucles de corriente que presentan grandes di/dt.

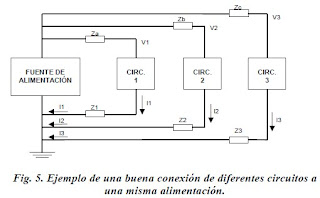

En la fig. 5 se puede observar a titulo de ejemplo una forma correcta de conectar diferentes circuitos a una misma furnte de alimentación. De esta forma se evita que las interferencias producidas por un circuito afecten a los demás, ya que no comparten caminos de alimentación.

5. EMI por acoplamiento capacitivo


Este acoplamiento también se llama diafonía capacitiva. El principio teórico se puede resumir de la siguiente manera:
Si el campo electrico generado por una tensión fuente aplicada entre dos conductores atraviesa otro conductor cercano(victima) se inducirá en él una corriente parasita, la cual podra provocar a la vez una tensión parásita.


En la fig. 6. se puede ver un ejemplo de acoplamiento capacitivo. Si aplicamos una diferencia de potencial VF al circuito 1 se inducirá una corriente parásita al circuito 2 que se cerrará a través de la resistencia R y las capacidades parásitas entre los conductores 1 y 2 (CP1 y CP2).
Aproximadamente el valor de la tensión inducida VI vendrá dada por la expresión 1:
Se observa que la tensión inducida será mayor:




• Cuanto mayor sea la variación respecto al tiempo de VF, o cuanto mayor sea su frecuencia.
• Cuanto menor sea la distancia entre el conductor fuente y el conductor victima.
• Cuanto mayor sea la longitud de los dos circuitos enfrentados. Este punto y el anterior se deducen de la formula de la capcidad de un condensador plano.
La forma de reducir la diafonía capacitiva es utilizar cables apantallados. Recordamos que el campo eléctrico no atraviesa una pantalla conductora.
6. EMI por acoplamiento inductivo
También se llama diafonía inductiva. Para que se produzca necesitamos un hilo conductor que lleve una corriente la cual creará un campo magnético y un espira o bucle victima en la que se generará una f.e.m. perturbadora. El principio teórico es la conocida ley de Faraday.

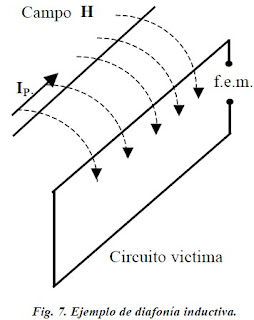

En la fig. 7. se presenta un ejemplo de diafonía inductiva.
Según la ley de Faraday (2) la f.e.m. inducida en el bucle victima es proporcional a la variación respecto al tiempo del flujo de campo magnético que atraviesa lo atraviesa:


Sabemos que el flujo magnético que atraviesa la espira y en consecuencia la f.e.m. será mayor cuanto mayor sea:
• El valor de la corriente IP.
• El área del bucle victima.
• La distancia entre el cable perturbador y el bucle.
Por otra parte su derivada temporal será mayor cuanto mayor sea la frecuencia de la corriente generadora del campo magnético IP
Formas de reducir el acoplamiento inductivo:
• Reduciendo el área del bucle victima y esto se puede conseguir trenzando el cable.
• Poner el máximo de juntos posibles el cable que lleva la corriente perturbadora y el cable de retorno de esta corriente(la cual irá en sentido contrario). De esta forma se anulará el campo magnético que crea.
• Si el cable perturbador es perpendicular al bucle victima no habrá ФB que atraviese a este último y por lo tanto no se producirá en él perturbación.
7. Acoplamiento por radiación electromagnética
Los acoplamientos capacitivos e inductivos que hemos visto en las dos secciones anteriores también se llaman de campo cercano y el acoplamiento por radiación electromagnética se denomina de campo lejano. La frontera entre los dos campos es cuando la victima esta a una distancia igual o superior a λ/2π. Siendo λ la longitud de onda de la perturbación. Lo que marca la diferencia es la distancia y la frecuencia.
En campo próximo grandes dV/dt pueden provocar acoplamientos capacitivos y grandes di/dt acoplamientos inductivos y hay que estudiarlos por separado, pero en campo lejano el campo eléctrico y magnético van juntos en forma de radiación electromagnética y hay que estudiarla como tal.
En esta pequeña introducción a la CEM no se entrará en detalle en este tipo de acoplamiento.

8. Medición de las EMI conducidas


Actualmente los dispositivos electrónicos tienen que cumplir unas normas que dictaminan los limites de las interferencias que pueden generar y de las que deben poden recibir sin dejar de funcionar correctamente(emisión e inmunidad). En Europa el organismo encargado de dictar estas normas es el CENELEC(Comité Europeo de Normalización Electrotécnica).
Las normas abarcan los cuatro problemas básicos de la compatibilidad electromagnética:
• Susceptibilidad radiada
• Emisiones radiadas
• Susceptibilidad conducida
• Emisiones conducidas

ElectroSensibilidad

 Leidy J. Márquez M. ---> CAF ---> Fuente: http://medicionderadiaciones.com/
La ElectroSensibilidad (ES) forma parte de las nuevas enfermedades surgidas en el seno de las sociedades desarrolladas. Se trata de una enfermedad notoria recurrente provocada por la exposición a campos electromagnéticos (CEM). Ser eléctricamente sensible significa poseer un conjunto de síntomas (dolor de cabeza, cansancio crónico, dificultad para dormir...)que se activan o se intensifican al encontrarse cerca de aparatos eléctricos, transformadores, antenas de telefonía móvil y/o otras fuentes de radiaciones. Sin embargo, la persona afectada no aparenta tener problema alguno mientras no se exponga a los CEMToda enfermedad notoria recurrente que sea producida por radiaciones, y que disminuya o desaparezca cuando uno se aleja de la fuente que lo genera, constituye un caso de sensibilidad eléctrica. El tambíen llamado Síndrome de las Mícroondas afecta sobretodo, a personas con el sistema inmunitario debilitado o en fase de desarrollo (ancianos, enfermos, niños...) aunque cualquier persona con buen estado de salud puede llegar a padecerla si su exposición a los CEM se hace intensa y prolongada. Cursa con síntomas de insomnio, cansancio, dolor de cabeza… en diferentes grados de intensidad y duración. No es mortal, aunque puede acabar derivando en enfermedades como el cáncer así como provocar trastornos neurológicos.

De igual forma que la Sensibilidad Química Múltiple puede hacer que una persona se haga muy sensible a dosis muy pequeñas de productos químicos, los afectados por ES pueden hacerse hiper-sensibles a niveles de CEM que normalmente, para el público en general, pasarían desapercibidos. Por otra parte, la mayoria de las personas electrosensibilidadintoxicadas por productos químicos (insecticidas, DDTs, amalgamas de mercurio, compuestos bromados…) padecen Sensibilidad Electrica Multiple sin saberlo.
Hoy se sabe con certeza que los CEM interfieren en el funcionamiento de nuestro organismo y de todos los seres vivos. Numerosos estudios científicos lo demuestran. Por ejemplo, la alteración del ciclo de producción de la hormona melatonina, que regula el sistema inmunitario y hormonal (estudios del profesor José Luís Bardasano, Director del Departamento de Especialidades Médicas de la madrileña Universidad de Alcalá de Henares) o de daños en el ADN que trasporta la información genética de las células (informe REFLEX, participado por investigadores de más de 12 países europeos y financiado por la UE con más de 3 millones de euros).

Las personas que son muy sensibles a las radiaciones presentan una serie de síntomas comunes:
  •      Cefaleas
  •      Insomnio
  •      Cansancio crónico
  •      Irritabilidad
  •      Alteraciones en la piel,    incluido picor, quemazón
  •      Nerviosismo
  •      Dificultad para concentrarse
  •      Tristeza sin motivo
  •      Pérdida de memoria
  •      Dolores de articulaciones o               miembros
  •      Alteraciones del corazón o               circulatorios
  •       Manos y pies fríos
  •      Alteraciones en la vista
  •      Acúfenos
  •      Disminución de la libido
  •      Menor resistencia a las                 infecciones
  •      Náuseas
  •   Rigidez muscular
Según las últimas estimaciones para las sociedades modernas la población electrosensible oscila ya entre el 3 y el 5%, lo que eleva a unos 13 millones el número de europeos que sufren este mal. En Suecia, primer país que aceptó la electrosensibilidad como causa de baja laboral (invalidez física), la cifra de afectados se eleva a 250.000.
Las personas que padecen Electro Hipersensibilidad ven mermada enormemente su calidad de vida no sólo por sus síntomas físicos sino también los profundos cambios emocionales que suele llevar aparejados.  A esto último hay que añadir una serie de inconvenientes asociados: por un lado, la dificultad de su diagnóstico (en la mayor parte de los casos porque los médicos no reconocen el cuadro que tratan porque en nuestro país todavía no está tipificada) hace que a la persona que empieza a padecer esos síntomas se la derive de especialista en especialista. Estos errores de diagnóstico, con frecuencia agravan el cuadro sintomático, pues hacen que el sujeto permanezca expuesto largos años al agente causal y retardan el tratamiento correcto. Por otro lado, las personas con este problema comienzan a recibir la exclusión social, empezando por los familiares, amigos y después en el trabajo. Se les califica de alarmistas, vagos, hipocondríacos, inadaptados sociales... cuando en realidad lo que están padeciendo es una enfermedad orgánica reconocida por la Organización Mundial de la Salud (OMS).
Como evidencia basta leer el testimonio directo de una persona afectada de electrosensibilidad, que se pregunta si se puede vivir siendo electrosensible, es el testimonio de Alicia Mayo.
Para evitar llegar a estos extremos, es conveniente prevenir y para ello, o nos vamos a vivir al campo o aprendemos a evitar o reducir la exposición a este tipo de radiaciones que hasta ahora nos habían pasado desapercibidas.
Que lo causa?

Actualmente los focos más recurrentes de contaminación radioeléctrica son las antenas de telefonía móvil, aunque también sonantenas de telefonia movil bastante dañinos los teléfonos digitales inalámbricos y los routers WIFI instalados en el interior de las viviendas. En bajas frecuencias, las radiaciones con mayor riesgo potencial provienen de los transformadores eléctricos y de los cables de alta tensión, pero cualquier aparato o equipo doméstico que esté en funcionamiento (como el televisor, el ordenador, etc.) suele provocar campos elevados, que por su cercanía al usuario pueden atraer riesgos si la exposición es prolongada.
Últimamente, les ha dado a nuestros alcaldes por ser "modernos" y colocarnos conexiones a internet inalámbricas para todo el barrio. En el entorno WIMAX que preparan para nosotros la contaminación electromagnética es constante, omnipresente e invisible.

Ante la actual oposición generalizada de las comunidades de vecinos a instalar antenas de telefonía móvil en sus tejados, laspicoantena compañíaa de telecomunicaciones han buscado nuevas opciones. Una de ellas son las picoantenas. Son pequeñas y están situadas en las fachadas a la altura de la calle, a veces camufladas dentro de los rotulos luminosos de los locales, que les alquilan el espacio, o mimetizadas en las paredes. Son las mismas que ya se han instalado en algunas estaciones de metro para tener cobertura tambien bajo tierra.

En ocasiones, veremos como personas que siempre han gozado de un buen estado de salud pueden llegar a enfermar por fuentes generadoras de campos electromagnéticos (CEM) tales como aparatos eléctricos (radio-reloj, cadena de música, etc.) que se encuentren muy cerca de la cama. De igual forma, podremos ver que un niño que sufre de nerviosismo, dolores de estómago, insomnio y dolores de cabeza, es capaz de dormir y estar calmado, después de corregir los problemas existentes con el cableado eléctrico de las paredes de su dormitorio. Los efectos de las radiaciones son acumulativos y se pueden ver agravados si además tenemos nuestra cama situada encima de una corriente de agua subterránea, una falla geológica o un cruce de líneas de la red de Hartmann-Curry (anomalías en el campo magnético terrestre). A veces tienen que pasar años hasta aparece alguno de los síntomas mencionados.
 En los casos antes citados, al alejar las fuentes que producían CEM, al corregir el cableado eléctrico que pasa entre las paredes o al cambiar de habitación, se devolvió la salud o produjo mejoras sustanciales en la salud. ¿Eran estas personas eléctricamente sensibles? Si las fuentes generadoras de radiación no hubieran sido identificadas y no se hubiera reducido su exposición, estas personas podrían haber llegado a desarrollar una sensibilidad eléctrica (ES) más severa y permanente.

Existen varios grados de ES, del mismo modo que ocurre con la sensibilidad química. Aquellas formas de ES que alguna vez fueron
susceptibles de ser revertidas, son formas suaves de ES. Cuando se ha permanecido expuesto por largo tiempo, la persona se hace sensible a la frecuencia, intensidad o duración de la radiación inicial. Posteriormente, a medida que avanza la enfermedad la persona se va haciendo sensible también a exposiciones ante otras fuentes de CEM (fenómeno expansivo). El hecho de que se experimente sensibilidad a las radiaciones, aunque sea una sola vez, debería considerarse como una señal de advertencia de que podría existir un tipo de susceptibilidad crónica de ES.

La ES puede convertirse en el eslabón perdido que explique patologías tan dispares como la fibromialgia, fatiga crónica, depresión, hipotiroidismo, problemas circulatorios, reumáticos, alzheimer, cancer, y muchos otros problemas recurrentes de salud para los cuales las personas no encuentran respuesta ni alivio permanente por parte de la medicina.


Como Tratarlo?

Lo más importante es inspeccionar los lugares donde dormimos, ya que es cuando nuestro cuerpo está en reposo y es más vulnerable porque se segregan una serie de sustancias vitales (como la hormona melatonina) para el correcto funcionamiento del organismo que se ven alteradas si estamos sometidos a las radiaciones.

Los alimentos ricos en melatonina (hormona producida en la glándula pineal), como las nueces, o elnueces cacao; y triptófano (aminoácido precursor de la hormona anterior), como el plátano, pueden ayudar a las personas electrosensibles a recuperar el equilibrio perdido. De igual manera, los alimentos ricos en acidos grasos omega-3, como el aceite de lino, o de krill; y en compuestos azufrados, como el ajo o el requesón, pueden mejorar la circulación sanguinea y ayudar a disminuir los dolores de cabeza, problemas de hipertensión y/o pequeñas arritmias asociadas

También es conveniente hacernos una limpieza de la contaminación electromagnética acumulada mediante moraterapia (medicina energética o biorresonancia) y repetirla si fuese necesario o mientras que no consigamos alejarnos de las fuentes que originan las radiaciones en nuestro entorno.

Los metales pesados (mercurio, plomo, cadmio...) que se pueden acumular a lo largo de los años en nuestro cuerpo y que suelen proceder de alimentos contaminados,
de amalgamas que tengamos en la boca, de tuberías antiguas que transporten el agua que bebemos a diario, etc.; pueden agravarnos la sensibilidad a las radiaciones si no se eliminan a tiempo (baste recordar que los metales son muy buenos conductores de la electricidad). Para limpiar nuestro organismo de estos productos tóxicos va muy bien el alga chlorella, así como el ajo y el cilantro.

ElectroSensibilidad

 Leidy J. Márquez M. ---> CAF ---> Fuente: http://medicionderadiaciones.com/
La ElectroSensibilidad (ES) forma parte de las nuevas enfermedades surgidas en el seno de las sociedades desarrolladas. Se trata de una enfermedad notoria recurrente provocada por la exposición a campos electromagnéticos (CEM). Ser eléctricamente sensible significa poseer un conjunto de síntomas (dolor de cabeza, cansancio crónico, dificultad para dormir...)que se activan o se intensifican al encontrarse cerca de aparatos eléctricos, transformadores, antenas de telefonía móvil y/o otras fuentes de radiaciones. Sin embargo, la persona afectada no aparenta tener problema alguno mientras no se exponga a los CEMToda enfermedad notoria recurrente que sea producida por radiaciones, y que disminuya o desaparezca cuando uno se aleja de la fuente que lo genera, constituye un caso de sensibilidad eléctrica. El tambíen llamado Síndrome de las Mícroondas afecta sobretodo, a personas con el sistema inmunitario debilitado o en fase de desarrollo (ancianos, enfermos, niños...) aunque cualquier persona con buen estado de salud puede llegar a padecerla si su exposición a los CEM se hace intensa y prolongada. Cursa con síntomas de insomnio, cansancio, dolor de cabeza… en diferentes grados de intensidad y duración. No es mortal, aunque puede acabar derivando en enfermedades como el cáncer así como provocar trastornos neurológicos.

De igual forma que la Sensibilidad Química Múltiple puede hacer que una persona se haga muy sensible a dosis muy pequeñas de productos químicos, los afectados por ES pueden hacerse hiper-sensibles a niveles de CEM que normalmente, para el público en general, pasarían desapercibidos. Por otra parte, la mayoria de las personas electrosensibilidadintoxicadas por productos químicos (insecticidas, DDTs, amalgamas de mercurio, compuestos bromados…) padecen Sensibilidad Electrica Multiple sin saberlo.
Hoy se sabe con certeza que los CEM interfieren en el funcionamiento de nuestro organismo y de todos los seres vivos. Numerosos estudios científicos lo demuestran. Por ejemplo, la alteración del ciclo de producción de la hormona melatonina, que regula el sistema inmunitario y hormonal (estudios del profesor José Luís Bardasano, Director del Departamento de Especialidades Médicas de la madrileña Universidad de Alcalá de Henares) o de daños en el ADN que trasporta la información genética de las células (informe REFLEX, participado por investigadores de más de 12 países europeos y financiado por la UE con más de 3 millones de euros).

Las personas que son muy sensibles a las radiaciones presentan una serie de síntomas comunes:
  •      Cefaleas
  •      Insomnio
  •      Cansancio crónico
  •      Irritabilidad
  •      Alteraciones en la piel,    incluido picor, quemazón
  •      Nerviosismo
  •      Dificultad para concentrarse
  •      Tristeza sin motivo
  •      Pérdida de memoria
  •      Dolores de articulaciones o               miembros
  •      Alteraciones del corazón o               circulatorios
  •       Manos y pies fríos
  •      Alteraciones en la vista
  •      Acúfenos
  •      Disminución de la libido
  •      Menor resistencia a las                 infecciones
  •      Náuseas
  •   Rigidez muscular
Según las últimas estimaciones para las sociedades modernas la población electrosensible oscila ya entre el 3 y el 5%, lo que eleva a unos 13 millones el número de europeos que sufren este mal. En Suecia, primer país que aceptó la electrosensibilidad como causa de baja laboral (invalidez física), la cifra de afectados se eleva a 250.000.
Las personas que padecen Electro Hipersensibilidad ven mermada enormemente su calidad de vida no sólo por sus síntomas físicos sino también los profundos cambios emocionales que suele llevar aparejados.  A esto último hay que añadir una serie de inconvenientes asociados: por un lado, la dificultad de su diagnóstico (en la mayor parte de los casos porque los médicos no reconocen el cuadro que tratan porque en nuestro país todavía no está tipificada) hace que a la persona que empieza a padecer esos síntomas se la derive de especialista en especialista. Estos errores de diagnóstico, con frecuencia agravan el cuadro sintomático, pues hacen que el sujeto permanezca expuesto largos años al agente causal y retardan el tratamiento correcto. Por otro lado, las personas con este problema comienzan a recibir la exclusión social, empezando por los familiares, amigos y después en el trabajo. Se les califica de alarmistas, vagos, hipocondríacos, inadaptados sociales... cuando en realidad lo que están padeciendo es una enfermedad orgánica reconocida por la Organización Mundial de la Salud (OMS).
Como evidencia basta leer el testimonio directo de una persona afectada de electrosensibilidad, que se pregunta si se puede vivir siendo electrosensible, es el testimonio de Alicia Mayo.
Para evitar llegar a estos extremos, es conveniente prevenir y para ello, o nos vamos a vivir al campo o aprendemos a evitar o reducir la exposición a este tipo de radiaciones que hasta ahora nos habían pasado desapercibidas.
Que lo causa?

Actualmente los focos más recurrentes de contaminación radioeléctrica son las antenas de telefonía móvil, aunque también sonantenas de telefonia movil bastante dañinos los teléfonos digitales inalámbricos y los routers WIFI instalados en el interior de las viviendas. En bajas frecuencias, las radiaciones con mayor riesgo potencial provienen de los transformadores eléctricos y de los cables de alta tensión, pero cualquier aparato o equipo doméstico que esté en funcionamiento (como el televisor, el ordenador, etc.) suele provocar campos elevados, que por su cercanía al usuario pueden atraer riesgos si la exposición es prolongada.
Últimamente, les ha dado a nuestros alcaldes por ser "modernos" y colocarnos conexiones a internet inalámbricas para todo el barrio. En el entorno WIMAX que preparan para nosotros la contaminación electromagnética es constante, omnipresente e invisible.

Ante la actual oposición generalizada de las comunidades de vecinos a instalar antenas de telefonía móvil en sus tejados, laspicoantena compañíaa de telecomunicaciones han buscado nuevas opciones. Una de ellas son las picoantenas. Son pequeñas y están situadas en las fachadas a la altura de la calle, a veces camufladas dentro de los rotulos luminosos de los locales, que les alquilan el espacio, o mimetizadas en las paredes. Son las mismas que ya se han instalado en algunas estaciones de metro para tener cobertura tambien bajo tierra.

En ocasiones, veremos como personas que siempre han gozado de un buen estado de salud pueden llegar a enfermar por fuentes generadoras de campos electromagnéticos (CEM) tales como aparatos eléctricos (radio-reloj, cadena de música, etc.) que se encuentren muy cerca de la cama. De igual forma, podremos ver que un niño que sufre de nerviosismo, dolores de estómago, insomnio y dolores de cabeza, es capaz de dormir y estar calmado, después de corregir los problemas existentes con el cableado eléctrico de las paredes de su dormitorio. Los efectos de las radiaciones son acumulativos y se pueden ver agravados si además tenemos nuestra cama situada encima de una corriente de agua subterránea, una falla geológica o un cruce de líneas de la red de Hartmann-Curry (anomalías en el campo magnético terrestre). A veces tienen que pasar años hasta aparece alguno de los síntomas mencionados.
 En los casos antes citados, al alejar las fuentes que producían CEM, al corregir el cableado eléctrico que pasa entre las paredes o al cambiar de habitación, se devolvió la salud o produjo mejoras sustanciales en la salud. ¿Eran estas personas eléctricamente sensibles? Si las fuentes generadoras de radiación no hubieran sido identificadas y no se hubiera reducido su exposición, estas personas podrían haber llegado a desarrollar una sensibilidad eléctrica (ES) más severa y permanente.

Existen varios grados de ES, del mismo modo que ocurre con la sensibilidad química. Aquellas formas de ES que alguna vez fueron
susceptibles de ser revertidas, son formas suaves de ES. Cuando se ha permanecido expuesto por largo tiempo, la persona se hace sensible a la frecuencia, intensidad o duración de la radiación inicial. Posteriormente, a medida que avanza la enfermedad la persona se va haciendo sensible también a exposiciones ante otras fuentes de CEM (fenómeno expansivo). El hecho de que se experimente sensibilidad a las radiaciones, aunque sea una sola vez, debería considerarse como una señal de advertencia de que podría existir un tipo de susceptibilidad crónica de ES.

La ES puede convertirse en el eslabón perdido que explique patologías tan dispares como la fibromialgia, fatiga crónica, depresión, hipotiroidismo, problemas circulatorios, reumáticos, alzheimer, cancer, y muchos otros problemas recurrentes de salud para los cuales las personas no encuentran respuesta ni alivio permanente por parte de la medicina.


Como Tratarlo?

Lo más importante es inspeccionar los lugares donde dormimos, ya que es cuando nuestro cuerpo está en reposo y es más vulnerable porque se segregan una serie de sustancias vitales (como la hormona melatonina) para el correcto funcionamiento del organismo que se ven alteradas si estamos sometidos a las radiaciones.

Los alimentos ricos en melatonina (hormona producida en la glándula pineal), como las nueces, o elnueces cacao; y triptófano (aminoácido precursor de la hormona anterior), como el plátano, pueden ayudar a las personas electrosensibles a recuperar el equilibrio perdido. De igual manera, los alimentos ricos en acidos grasos omega-3, como el aceite de lino, o de krill; y en compuestos azufrados, como el ajo o el requesón, pueden mejorar la circulación sanguinea y ayudar a disminuir los dolores de cabeza, problemas de hipertensión y/o pequeñas arritmias asociadas

También es conveniente hacernos una limpieza de la contaminación electromagnética acumulada mediante moraterapia (medicina energética o biorresonancia) y repetirla si fuese necesario o mientras que no consigamos alejarnos de las fuentes que originan las radiaciones en nuestro entorno.

Los metales pesados (mercurio, plomo, cadmio...) que se pueden acumular a lo largo de los años en nuestro cuerpo y que suelen proceder de alimentos contaminados,
de amalgamas que tengamos en la boca, de tuberías antiguas que transporten el agua que bebemos a diario, etc.; pueden agravarnos la sensibilidad a las radiaciones si no se eliminan a tiempo (baste recordar que los metales son muy buenos conductores de la electricidad). Para limpiar nuestro organismo de estos productos tóxicos va muy bien el alga chlorella, así como el ajo y el cilantro.
